2011年3月26日 星期六

[DIY] 手工自製彈珠台 - Part II AT89S51 單晶片燒錄器

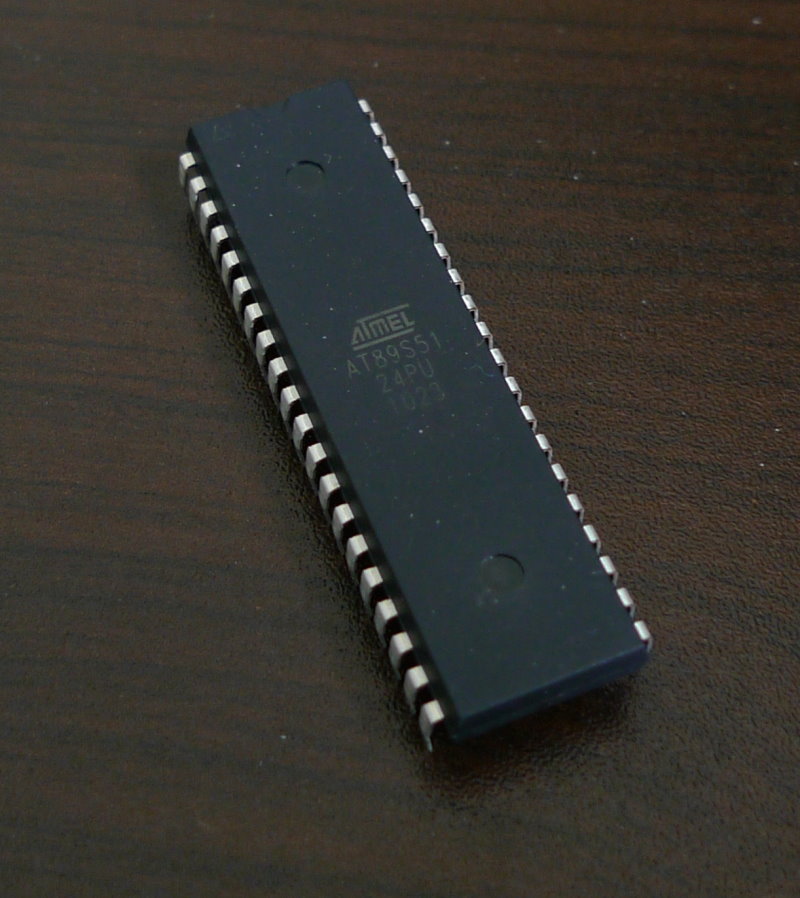

為了增加彈珠台的樂趣,身為軟體人,硬是把 8051 的書借來海 K 了一頓.. 最後決定用較新的 AT89S51 單晶片來實做,電子材料行一顆 $60。




有了單晶片,接下來的大問題就是,如何將燒錄檔寫到晶片裡.. 市面上 AT89SXX 系列燒錄器,動輒兩千以上啊!Y 拍找到最便宜的也要一千多.. 拜 Google 之賜,網路上資源豐富,且 AT89S51 只需要 5v 電壓,其燒錄器的電路相當簡單,如下圖所示。




另外參考了這兩個網頁的製作心得

追風箏的小孩 - 自製 AT89S51 單晶片燒錄器

Greening - 自製 AT89S51單晶片燒錄器(完全免焊接)

這是第一階段買的部份零件,過程中跑了好幾趟材料行換零件,第一次覺得電子材料行真是個神奇的地方,好多有趣的玩意兒。




由於燒錄器常需要拿來拿去,因此最後我決定捨棄麵包板,改用萬用板來焊接,線路接點會比較穩固。Printer Port 的線路,也因為長久使用的考量,買了 6pin 的莫仕接頭,重複拔取比較不會破壞線路。而供應電源的 USB Port,剛好有一條多餘的 B Type USB 線,所以後來改換 B type 的 USB 母端。

為了不影響上班時間,只好犧牲午休以及下班後的時間,花了兩天將板子與 Printer Port 的線焊好,成品如下。所有電子零件價格總和也只有一百多元,比起市面上的燒錄器價格,讓我直呼現賺兩千塊呀!






接著就要進入燒錄的階段,可以到 ISP Flash Microcontroller Programmer 下載,個人是使用 ISP-3v0.zip。執行程式後,右上角選擇晶片名稱,點擊 Open File 選擇 Hex 燒錄檔,再按下 Write 即可開始寫入,寫入完成會跳出 OK 的訊息視窗。若有寫入失敗的情況,可以試著清空 Buffer,按下 Disp Buffer,並將所有欄位清為 FF,應該就可以再次寫入了。




小弟非硬體出身,談不上什麼寶貴的經驗,不過倒是運氣好解決了一些問題,有一些經驗可以分享。

Q1: 在執行 ISP-Pgm3v0.exe 時跳出「Privilege Instruction」,進入軟體後不管按什麼鈕,甚至按關閉視窗,都會跳出「Privilege Instruction」,只能用工作管理員強制關閉。

A: 若出現此狀況,請不要直接執行 ISP-Pgm3v0.exe,另外,先確定目錄中有否 AllowIO.exe 檔,接著打開命令提示字元,進入 ISP-3v0 目錄,輸入「AllowIO ISP-Pgm3v0 /a」,即可擁有權限存取 IO。

Q2、在燒錄軟體中,按下任何處理鈕時跳出「No Response from uC」,意思為 No Response from Micro-Controller。

A: 通常如果 IC 沒有接上,就會跳出這個訊息。這個問題我沒有遇到,但大部分人的經驗是,可能 Printer Port 線路沒接好,或是 Printer Port 訊號不穩定,或是 Printer Port 腳位接錯,譬如上面的電路圖腳位是從針腳處看進去的,千萬別接錯。若排除訊號線的問題或 IC 故障的可能,那就真的得好好檢查電路零件有沒有故障囉..

[2011/04/20 更新]
Q3、有朋友問到,電腦沒有 Printer Port,能否使用 USB 轉 Printer Port 轉換。關於這點,可以參考此篇文章,有詳細的「經驗分析」,以及購買轉接線的注意事項,請參考 USB 轉 Printer Port


[延伸閱讀] 童年的回憶 - 手工自製彈珠台

2011年3月16日 星期三

[DIY] 手工自製彈珠台 - Part I 雛型



又是一個念頭突然閃過,好想玩彈珠台呀... 於是上週末著手描繪設計圖。畫設計圖前,先跑了一趟 10 元商店,買了一包彈珠,40 顆才賣 10 元,真是划算,不過是直徑 1.5cm 的小彈珠。有了彈珠的直徑,就可以開始畫設計圖了,其實畫得蠻兩光的,但重要的長度都有標示清楚,也方便計算出最節省木材面積的方式。




到特力屋買了一塊 60cm x 40cm 的松木板,跟房東借了一台線鋸機,奮力地駕馭完如脫韁之野馬的線鋸機後,木料已經如設計圖描繪的樣子切割出來。經過砂紙的洗禮,第一個晚上就用亮光漆為我的木板來個洗禮~





各部位黏著之前,我先畫出所有的定位線,並用小鑽子把所有的釘子點標示出來,定位完成後再把定位線擦掉。




接著用白膠固定所有的機體部位。有種木工的設備叫做「夾具」,我沒有夾具只好土法煉鋼拿一張平面小桌子倒置過來壓著白膠固定的部位,花了一個晚上靜置讓黏著效果好一些。

第三天,從不要的塑膠泡綿地墊剪了幾塊形狀,拿來當彈珠台上方的「障礙物」,固定後發現還蠻像眼睛的,於是又用麥克筆畫上了眼珠 XD 最後一個步驟,也是最艱辛的步驟... 上釘子。別小看這個彈珠台小小一個 40cm x 30cm,一共要 182 跟釘子呀!敲得我都快升天了,樓下的房客也跑上來敲門說他要睡午覺了請我別敲了... 還好我的快手在房客上來抗議前已經固定了所有的釘子。

我在底面加了一個活動式腳架,隨時隨地都可以立起開始一場彈珠台大廝殺。另外在左下角開了一個開口,並買了一個神秘的零件當作閘門。這個開口是為了讓彈珠可以直接從機身傾倒出來,但其實這是為了彌補彈珠台下方空間不足的不良設計。




最後附上一段 Demo,彈珠清脆的敲擊聲,真是好聽呀,有交響樂的感覺喔~咱們好賭成性的朋友們,下次就用彈珠台來決定下午茶吧...
